Ejercicios página 28

Ejercicio 8>

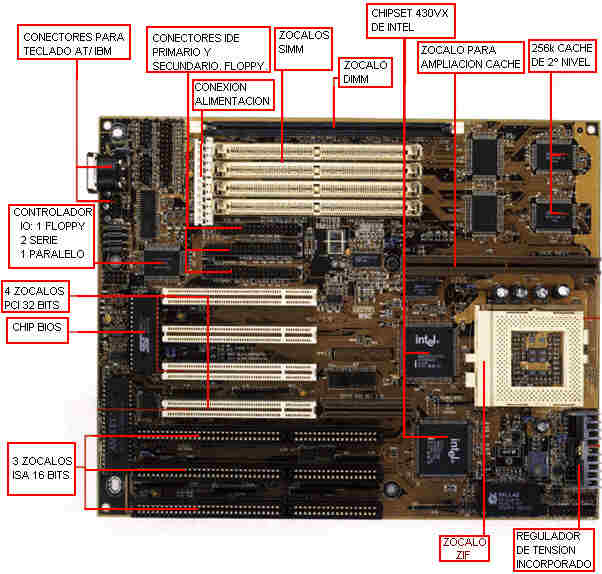

Baby AT-> (8.5" × 10"–13" ó 216 mm × 254-330 mm) Formato de placa base que predominó en el mercado de las computadoras personales desde la serie de procesadores Intel 80286 hasta la introducción de los Pentium. Es una variante del factor de forma AT, aunque más pequeña. Fueron las primeras en incluir conectores para distintos puertos (paralelo, serial, ...) integrados en su parte trasera y conectados internamente.



ATX-> (Intel 1996; 12" × 9.6" ó 305 mm × 244 mm) Fue creado por Intel en 1995. También existen placas microATX. ATX reemplazó completamente al antiguo estándar AT.









LPX-> (9" × 11"–13" ó 229 mm × 279–330 mm)Estas placas son de tamaño similar a las Baby-AT, aunque con la peculiaridad de que los slots para las tarjetas de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, la riser card. De esta forma, una vez montadas, las tarjetas quedan paralelas a la placa base, en vez de perpendiculares como en las Baby-AT; es un diseño típico de ordenadores de sobremesa con caja estrecha (menos de 15 cm de alto), y su único problema viene de que la riser card no suele tener más de dos o tres slots, contra cinco en una Baby-AT típica.



Ejercicio 9>

EISA-> Su mayor ventaja con respecto al bus MCA es que EISA era un sistema abierto, ya que fue desarrollado por la mayoría de fabricantes de ordenadores compatibles PC que no aceptaron el monopolio que intentó ejercer IBM. Esta arquitectura de bus permite multiproceso, es decir, integrar en el sistema varios buses dentro del sistema, cada uno con su procesador. Si bien esta característica no es utilizada más que por sistemas operativos como UNIX o Windows NT. En una máquina EISA, puede haber al mismo tiempo hasta 6 buses principales con diferentes procesadores centrales y con sus correspondientes tarjetas auxiliares. En este bus hay un chip que se encarga de controlar el tráfico de datos señalando prioridades para cada posible punto de colisión o bloqueo mediante las reglas de control de la especificación EISA. Este chip recibe el nombre de Chip del Sistema Periférico Integrado (ISP). Este chip actúa en la CPU como un controlador del tráfico de datos.

VL-BUS-> Un PC con bus VL dispone para ello de un bus ISA y de las correspondientes ranuras (slots) para tarjetas de ampliación. Además, en un PC con bus VL puede haber, sin embargo, una, dos o incluso tres ranuras de expansión, para la colocación de tarjetas concebidas para el bus VL. Solamente estos slots están conectados con la CPU a través de un bus VL, de tal manera que las otras ranuras permanecen sin ser molestadas y las tarjetas ISA pueden hacer su servicio sin inconvenientes. El VL es una expansión homogeneizada de bus local, que funciona a 32 bits, pero que puede realizar operaciones a 16 bits. VESA presentó la primera versión del estándar VL-BUS en 1992. La aceptación por parte del mercado fue inmediata.

AGP-> Es un puerto desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1. El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. Además puede acceder directamente a esta a través del NorthBrigde pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz. El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI.
